Hassas Düzgün Köşeli Şanzıman Spiral Bevel Gear Set, Karbürizasyon ve Suruş ve ISO 5-6 Hassaslık Derecesi
  • Hassas Düzgün Köşeli Şanzıman Spiral Bevel Gear Set, Karbürizasyon ve Suruş ve ISO 5-6 Hassaslık Derecesi
Hassas Düzgün Köşeli Şanzıman Spiral Bevel Gear Set, Karbürizasyon ve Suruş ve ISO 5-6 Hassaslık Derecesi

Hassas Düzgün Köşeli Şanzıman Spiral Bevel Gear Set, Karbürizasyon ve Suruş ve ISO 5-6 Hassaslık Derecesi

Menşe yeri Changsha, Çin
Marka adı SJ, DH
Sertifika ISO 9001
Ürün detayları
Başvuru:
mikro redüktörler, otomasyon sistemleri ve yüksek performanslı makineler.
Dişli tipi:
Spiral Konik Dişli Çifti
Malzeme:
20CrMnTi, 17CrNiMo6, SCM420 veya Özel Alaşımlı Çelik
Hs Kodu:
848340
Isıl İşlem:
Karbonlama ve Su Verme
Yüzey sertliği:
HRC58–62
Tepki:
≤ 6 arkmin
Yeterlik:
≥ 94%
Doğruluk notu:
ISO 5-6
Vurgulamak:

Endüstriyel Redüksiyon Donanımı

,

Redüktör Dişlisi

,

konik dişli

Ödeme ve Nakliye Şartları
Min sipariş miktarı
Anlaşılabilir
Fiyat
Anlaşılabilir
Ambalaj bilgileri
Müşterilerin isteklerine göre
Teslim süresi
(Örnek sipariş) 7 gün
Ödeme koşulları
T/T
Yetenek temini
Anlaşılabilir
Ürün Açıklaması

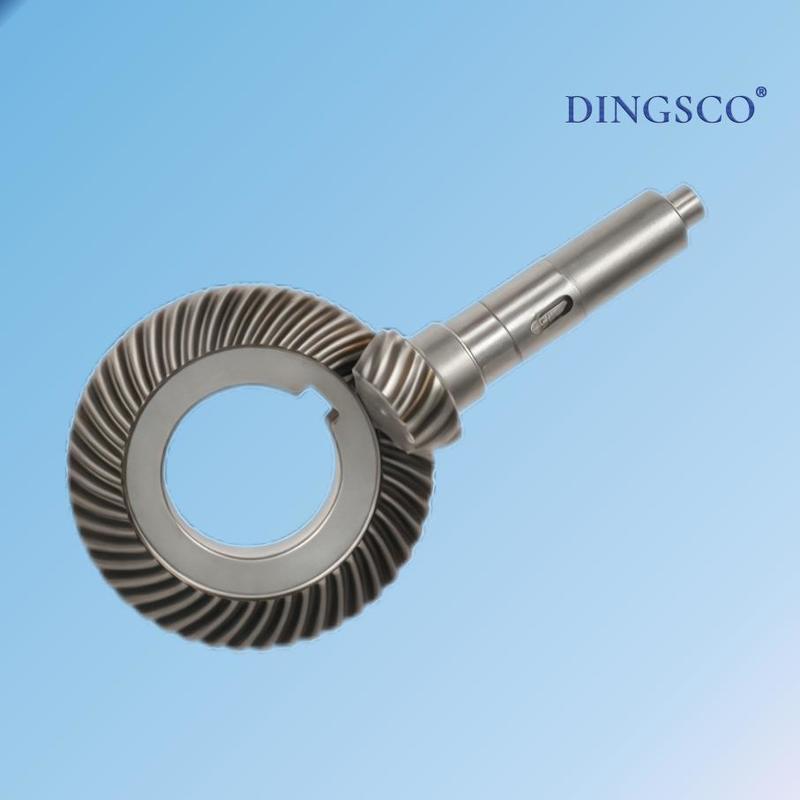

Hassas Dik Açılı İletim için Spiral Konik Dişli Takımı
Spiral konik dişli takımı genellikle 90 derecelik bir açıda kesişen miller arasında hareket ve güç aktarımı için tasarlanmış, yüksek hassasiyetli bir mekanik iletim bileşenidir. Helisel diş geometrisi ile bu dişliler, mikro redüktörler, otomasyon sistemleri ve yüksek performanslı makineler sağlamak için ısıl işlemden sonra hassas bir şekilde taşlanır.
Yapı ve Çalışma Prensibi
Bu dişli çifti şunlardan oluşur:
  • Konik Pinyon (küçük dişli) - giriş miline bağlı, tahrikten sorumlu
  • Konik Dişli (büyük dişli) - çıkış miline monte edilmiş, hareketi dik açıda iletir
Spiral konik tasarımı, kademeli diş temasını sağlar, düz konik dişlilere kıyasla gürültüyü ve titreşimi en aza indirir. Dişler, mükemmel temas doğruluğu, yüksek yük kapasitesi ve uzun hizmet ömrü sağlamak için ısıl işlemden sonra hassas bir şekilde taşlanır.
Teknik Özellikler
Dişli Tipi Spiral Konik Dişli Çifti
İletim Açısı 90° (özelleştirilebilir 60°-120°)
Modül Aralığı m0.8 - m6
Diş Yüzeyi Doğruluğu AGMA 10-12 / DIN 6
Dişli Oranı 1:1 - 1:10
Malzeme 20CrMnTi, 17CrNiMo6, SCM420 veya Özel Alaşımlı Çelik
Isıl İşlem Karbonlama ve Su Verme (Yüzey Sertliği HRC58-62)
Diş Taşlama Düşük Gürültü için Hassas Taşlama
Yüzey İşlemi Ra ≤ 0.8 μm
Boşluk ≤ 6 yay dakikası (hassas tip)
Verimlilik ≥ %94
Yağlama Sentetik dişli yağı veya gres
Uygulama Ortamı -20°C ~ +120°C
Üretim Süreci
  1. CNC Dişli Kesme - Gelişmiş Gleason veya Klingelnberg dişli kesme merkezleri mükemmel spiral geometrisini sağlar
  2. Isıl İşlem - Yüzey sertliğini korurken çekirdek tokluğunu korumak için karbonlanır ve su verilir
  3. Dişli Taşlama - Yüksek hassasiyetli taşlama, düşük gürültü ve minimum boşluk sağlar
  4. Dinamik Dengeleme - Yüksek hızlarda düzgün çalışmayı garanti eder
  5. Kontrol ve Test - Her dişli, teslimattan önce salgı, diş teması ve tork doğrulamasına tabi tutulur
