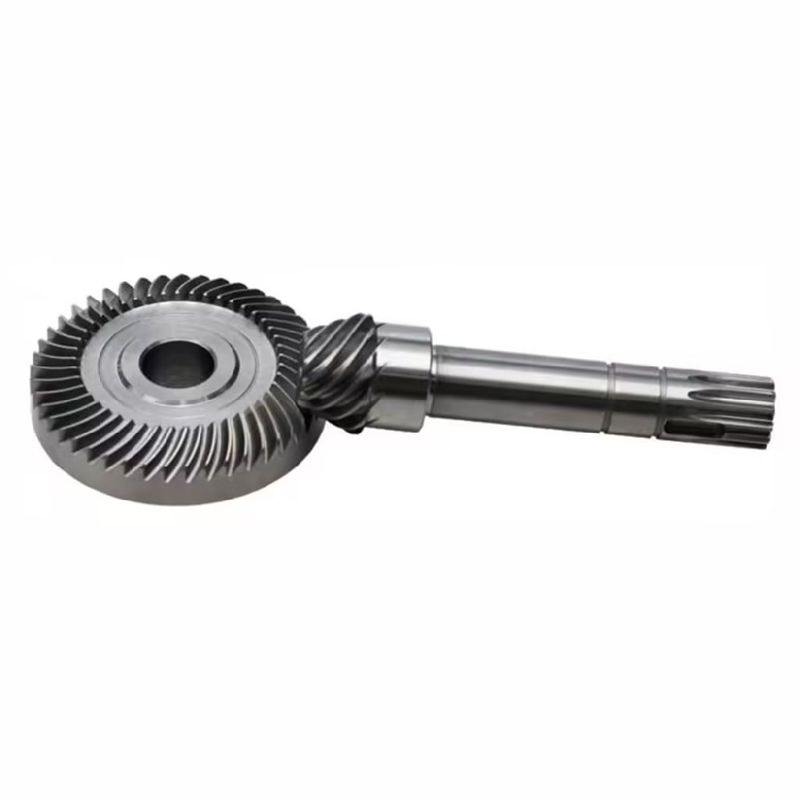

90 derece sağ açı önyargısı ile ortak Hipod Düğme Helical Bevel Pinion Düğme
Hipoid dişliler, kaygan bir aks ve kesişmeyen eksenlere sahip bir tür spiral konvel dişlileridir.Genellikle yüksek tork iletimi ve kompakt tasarım gerektiren çeşitli uygulamalarda kullanılırlar.
-
Redüksiyon oranı açısından: Genel olarak yaygın hipoid dişliler genellikle 3:1 ila 10 arasında değişen ortalama redüksiyon oranlarına sahiptir:1Bu dişliler, hızda ılımlı bir düşüş ve eşdeğer bir tork artışı sağlamak için tasarlanmıştır.
-
Uygulama odakları açısından: Ortak hipoid dişliler, hızın orta derecede azaltılması ve torkun arttırılması gereken çeşitli uygulamalarda yaygın olarak kullanılır.Otomobil diferansiyellerinde bulunurlar., elektrikli aletler ve hız ve tork arasında bir denge gerektiren diğer makineler.
Hypoid dişliler spiral eğri dişlilerin özel bir örneğidir. Özel özelliği, iki tekerleğin eksenlerinin dik olması, ancak kesişmemesidir ve belirli bir kaydırma mesafesi vardır.Bu teknik olarak ofset olarak adlandırılır..
Hipoid vites sayaç ekseni, vites tasarım düzenini daha esnek hale getiren ve aynı zamanda küçük tekerleğin dayanıklılığını iyileştiren bir kaydırma mesafesine sahiptir.Hipoid dişli çiftinin küçük tekerleği daha büyük bir spiral açısına sahiptir, bu da ağlama sırasında daha fazla tesadüf sağlıyor ve aktarım daha pürüzsüzdür.Diş uzunluğu yönü ve diş yüksekliği yönü boyunca göreceli kayma var, bu da iş parçasının öğütme işlemini ısı işleminden sonra daha iyi hale getirir. Bununla birlikte, göreceli kaydırma gücü, konvik dişlilerden daha büyük olduğundan, erken aşınma olasılığı da daha büyüktür.Bu nedenle yağlama yağının seçimine dikkat edilmelidir..
Kavisli diş çizgileri arasında, yaylar ve uzun episikloidler en yaygın olarak kullanılır ve yaylar çoğunlukla kullanılır.ve yüksek hızlı iletim için kullanılabilirUzun episikloidal dişler konturlu dişlerdir ve aralıklı diş bölünmesi olmadan sürekli kesilirler.
Bu dişli ile spiral eğri bir dişli arasındaki fark, bu dişlilerin pinion ocağının dişli ocağının ekseninden belli ölçüde sapmasıdır.spiral eğri yuvarlama dışındaDolayısıyla, spiral eğri dişlilerle karşılaştırıldığında, bu dişli daha sessiz ve pürüzsüz sürüş yapabilir.
Hipoid dişlilerin özellikleri:
-
Gönderilen tork açısındaki değişiklikler
-
Daha büyük yüklere dayanabilir
-
Yayın daha istikrarlı ve gürültü düşük.
-
Düzenlenebilir ofset
Hipoid dişlilerin vites avantajları:
-
Küçük tekerleğin ekseni kaydırılır, bu da küçük tekerleğin spiral açısını arttırır ve bu da küçük tekerleğin çapında önemli bir artışla sonuçlanır.Böylece küçük tekerleğin dayanıklılığını ve sertliğini arttırır.Ve aynı koşullar altında spiral eğri dişlilerden daha büyük bir aktarım oranı elde etmek.
-
Diş uzunluğu yönü ve diş yüksekliği yönü boyunca göreceli kayma vardır, böylece diş yüzeyi eşit bir şekilde giyilir.Diş yüzeyini iyileştirir ve gürültüyü azaltır.
-
Eksen kaydırılması, uzaydaki iletim düzeninde daha fazla özgürlüğe izin verir.
-
Eksen kaydırılmış ve çaprazlanabilir ve her iki tekerlek de istikrarlı çaprazlarla desteklenebilir.
-
Küçük tekerlek spiral açısı arttırılır, dayanıklılık önemli ölçüde iyileştirilir ve daha büyük bir aktarım oranına adapte olabilir.
-
İyi yağlama koşulları ve yüksek transmisyon verimliliği.
Diğer aşamalı şaft sürücülerine kıyasla dezavantajları:
-
Hesaplama ve tasarım diğer dişli çiftlerinden çok daha karmaşıktır.
-
Genel ortogonal spiral spor viteslerle karşılaştırıldığında, diş ayarının hesaplanması daha karmaşıktır ve temas alanının eşleşmesi de zordur.
-
Yağlama koşulları yüksektir ve özel hipoid vites yağlayıcıları gereklidir.
| Ürün |
Ortak Hipod Donanım |
| İletişim Verimliliği |
30.0-90.0 |
| Modül ((M)) |
≤4 |
| Dişlerin doğruluk derecesi |
ISO 6-7 Derecesi |
| Hizmet |
Özel |
