Çömlek redüktörü için sapık hipoid örgülenme bezel Pinion Eksen Offset

Çömlekçilik Redüktör için Eğik Hipoid Meshleme Konik Pinyon Ekseni Ofseti

Yapısal özellikler

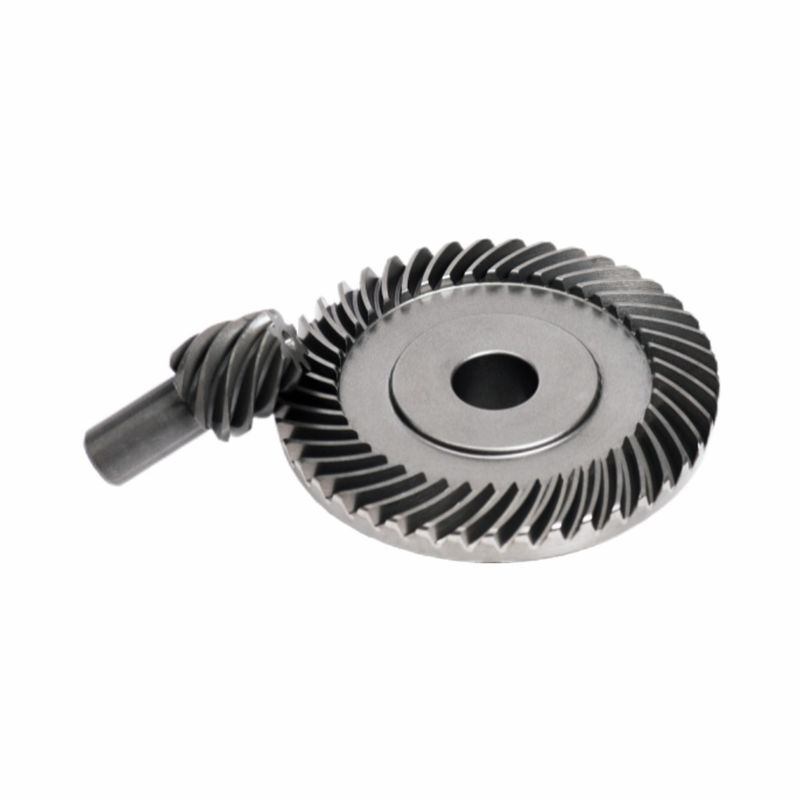

Eksen ofseti:Pinyonun ekseni (soldaki şaftlı dişli daha küçüktür) büyük dişlinin (sağdaki daha büyük disk dişli) ekseni ile aynı düzlemde değildir ve önemli bir sapma vardır. Bu ofset tasarımı, redüktörde esnek yerleşime, alanın verimli kullanımına ve daha kompakt iletim yapısı tasarımına olanak tanır.
Helis açısı farklılıkları:Pinyon dişlisinin helezonu daha kompakt ve eğimlidir ve helis açısı boğa dişlisinden daha büyüktür. Bu, pinyon çapını aynı modül ve diş sayısı altında nispeten daha büyük hale getirir, bu da dişlinin gücünü arttırır ve kavrama sırasında daha yüksek bir örtüşme derecesine sahiptir, bu da iletim işlemi sırasında gücü daha düzgün bir şekilde iletebilir, titreşimi ve gürültüyü azaltabilir ve çömlek redüktörünün kararlı çalışma ihtiyaçlarını karşılayabilir.


Diş profili özellikleri
Diş şekli:Diş yönünden bakıldığında, diş telinin, çömlek redüktörünün yüksek hızlı ve yüksek hassasiyetli iletim gereksinimlerine uyum sağlamak amacıyla yüksek hassasiyet elde etmeye yardımcı olan, işleme sırasında dişin taşlanması için uygun bir yay şekli sunduğu bulunabilir.
Diş yüksekliği tipi:Dişli büzülme diş tipine aittir, diş yüksekliği yavaş yavaş büyük uçtan küçük uca doğru küçülür, bu diş yüksekliği tasarımı, iletim mukavemetini sağlarken dişlinin kuvvet dağılımını optimize etmeye ve iletim verimliliğini artırmaya yardımcı olur.


Görünüm şekli
Yaklaşık konik dişli:büyük dişli bir bütün olarak disk şeklindedir ve dişler, konik dişlinin genişleme biçimine benzer şekilde merkezden dışarıya doğru radyal olarak dağıtılmıştır, ancak eksen ofseti ve benzersiz diş yüzeyi şekli nedeniyle sıradan konik dişlilerden farklıdır. Pinyon şaft şeklindedir, büyük dişli ile iç içe geçmiştir ve ikisi, güç aktarımı ve yavaşlama fonksiyonlarını gerçekleştirmek için birlikte çalışır.
Büyük ve küçük dişli uyumu:Küçük dişli, büyük dişliye göre daha küçüktür ve daha az dişe sahiptir; büyük dişli ise daha büyük bir hacme ve daha fazla dişe sahiptir. Çömlek redüktör çalışırken, pinyon büyük dişliyi dönmeye yönlendirir ve ikisinin birbirine geçen iletimi yoluyla, çömlek redüktörün her çalışma parçası için uygun güç çıkışı sağlayacak şekilde hızı azaltma ve torku artırma etkisi gerçekleştirilir.

DINGSCO Hassas Dişli Çözümleri —Ekipman Aktarımında Öncü Güç

Temel Avantajlar: Son Teknoloji Ekipman × Dijitalleştirilmiş Süreçler × Tam Döngülü Hizmetler


Önde gelen bir hassas dişli üreticisi olarak DINGSCO, çoklu CNC yedi eksenli beş bağlantılı spiral konik dişli taşlama/freze makinelerimiz ve Gleason spiral konik kesici teknolojimiz aracılığıyla mikro yüksek hassasiyetli spiral konik dişlilerin ve hipoid dişlilerin özelleştirilmiş üretiminde uzmanlaşmıştır. DIN 6 hassasiyet sınıfı (diş profili hatası ≤ ±5μm), %95+ aktarım verimliliği ve ultra yüksek azaltma oranlarıyla robot teknolojisi, motor sürücüleri, yeni enerji araçları ve daha fazlası için güvenilir aktarım çözümleri sunuyoruz.

Neden DINGSCO'yu Seçmelisiniz?
✅Yüksek Hassasiyet:DIN 6 dereceli doğruluğa ulaşarak, diş profili hatalarının kontrolünde sektöre öncülük eder.

✅Yüksek Verimlilik:300:1'e varan tek kademeli indirgeme oranı ve %95'in üzerinde iletim verimliliği ile.

✅Dayanıklılık:%40 daha düşük yaşam döngüsü maliyeti, <%0,5 arıza oranı.
✅Hızlı yanıt:Dijital süreç teslimat döngüsünü 20 iş gününe kısaltabilir.

Dişli optimizasyonu önerileri ve 3D meshing simülasyonları için Yakında Bize Ulaşın!
