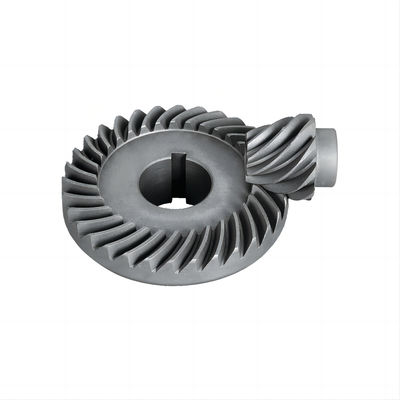

Bir spiral konvikl vitesi, vites yüzünün etrafında spiral bir desenle kesilmiş kavisli dişlere sahip bir tür konvikl vitesdir.Bu dişliler paralel olmayan kesişen eksenler arasında güç ve hareket aktarmak için kullanılır.
Spiral konvel dişlilerin ürün özellikleri şunlardır:
1. Diş şekli: Spiral konvel dişliler, spiral şeklinde kesilmiş eğri dişlere sahiptir. Dişlerin eğriliği, düz konvel dişlilerine kıyasla daha pürüzsüz bir ağlama ve daha az gürültüye izin verir.Dişleri de kıvırcık., bu da vites yüzü boyunca yükün eşit şekilde dağıtılmasına yardımcı olur.
2Aksyal itiş: Spiral eğri dişliler dişlerin spiral açısı nedeniyle aksyal itiş üretir.Bu eksenel itiş, itiş rulmanlarını kullanarak veya itiş etkisine karşı bir dişli sistemi tasarlayarak yönetilebilir.
3Yüksek yük taşıma kapasitesi: Spiral konvikl viteler, düz konvikl vitelerle karşılaştırıldığında daha büyük temas alanı nedeniyle yüksek yük taşıma kapasitesine sahiptir.Helical diş tasarımı daha büyük diş katılım sağlar, sonuç olarak daha iyi yük dağılımı ve daha yüksek tork aktarım yetenekleri.
4Verimlilik: Bu dişlilerin spiral diş yapısı, dişli sisteminin genel verimliliğini artırır.böylece aktarım verimliliğini artırmak.
5. Gürültü ve titreşim: Düz konviklüsel dişlilerle karşılaştırıldığında, spiral konviklüsel dişliler daha az gürültü ve titreşim üretir. Helical diş tasarımı, dişli ağlama sırasında şok ve gürültüyü azaltmaya yardımcı olur.daha sessiz çalışmaya yol açan.
İşleme özellikleri:
1. DH hassas üretim: Spiral kenarlıklı dişliler, karmaşık diş geometri nedeniyle hassas üretim süreçlerine ihtiyaç duyar. Dişli dişleri tipik olarak özel kesme araçları kullanarak üretilir,spiral konvel dişli jeneratörleri veya CNC makineleri gibiKesim işleminin doğruluğu, aletin performansını ve dayanıklılığını doğrudan etkiler.
2. Delekler öğütme: İlk kesim işleminden sonra, spiral eğri dişlilerin sıklıkla öğütülmesi gerekir.Çalışma sırasında gürültüyü ve titreşimleri azaltmak için doğru dişli ağını sağlamak.
3. Isı işleme: Isı işleme sarmal konvel dişli işleme önemli bir adımdır.Bu, aletin belirli bir sıcaklığa kadar ısıtılmasını ve ardından gerekli sertliğe ve dayanıklılığa ulaşması için söndürülmesini içerirSıcak işlem, dişli dayanıklılığını ve aşınma direncini artırmaya yardımcı olur.
4Denetim ve Kalite Kontrolü: Spiral eğri dişlilerin kritik doğası nedeniyle, üretim sürecinde sıkı denetim ve kalite kontrol prosedürleri benimsenir.Düzgün boyut ve diş profilleri tutarlılığını sağlamak için dişliler, üç boyutlu koordinat ölçüm makineleri (CMM) gibi çeşitli ölçüm yöntemleri kullanıyoruz.
Gelişmiş üretim ekipmanları
DH, çok sayıda CNC 7 eksenli 5 bağlantılı spiral konveksiyonlu dişli öğütme makinesi ve yüksek azaltma oranı olan hipoid ve çapraz sertleştirilmiş diş birleştirmesini işleyebilen dişli freze makinelerine sahiptir.
Gelişmiş test ekipmanları
Değişikliklerin tamamlanması için yüksek hassasiyetli bir dişli ölçüm merkezi kullanmak, diş profilli hata tespiti ve diş profilli hataların ters düzeltmesi.
Profesyonel yazılım
Fabrikamızda spiral konforlu dişlilerin dijital kapalı döngü üretimini gerçekleştirmek için tam bir yazılım seti var, dişli tasarımı, güç hesaplaması, temas analizi, araç hesaplaması gibi işlevler,Diş profili hatasının tersine dönmesi, vb. gerçekleştirilebilir. İşleme yöntemleri arasında beş araç işleme (sabit ayar) ve G-plete tapper, spiral format eğim (SFT) yöntemi ve sikloid equidep'in hipoid format eğim (HFT) yöntemi vardır.
