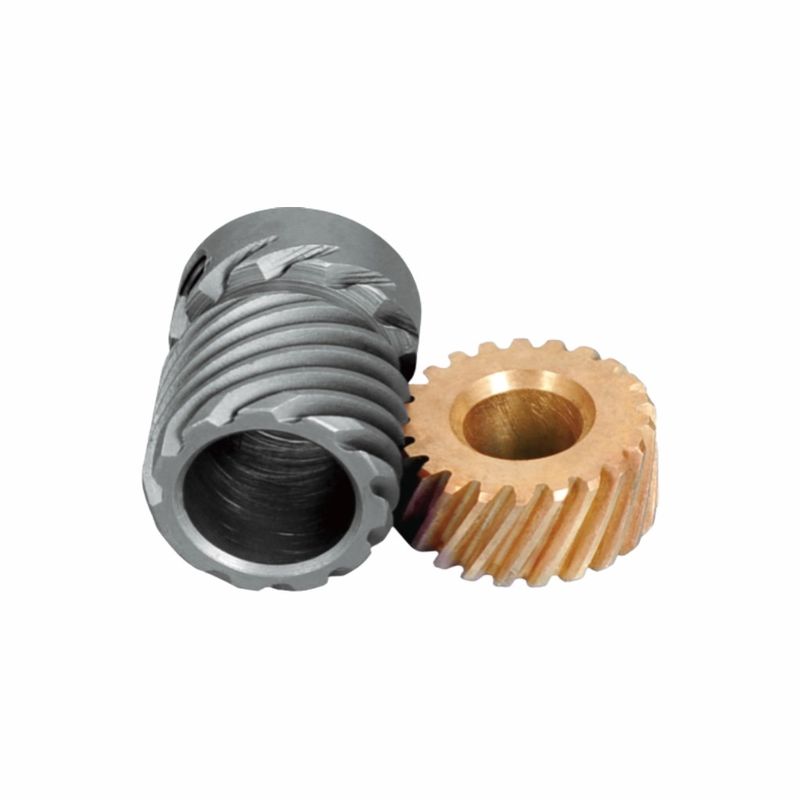

Solucan - Solucan Delek Çiftliği Zigzag Dikiş için Helikal Diş Ağı

Solucan - Solucan Delek Çiftliği Zigzag Dikiş için Helikal Diş Ağı


I. Tasarım Prensibi: Uzaysal Paralel Olmayan Çubuk iletiminin hassas mantığı
Bu bir solucan-solucan dişli çifti, çekirdek tasarımı etrafında merkezlenmiştir 90 ° uzaysal yön değişikliği + büyük iletim oranının hassas kontrolü:
1Diş Profili ve Ağlama Mekanizmi
▶ Solucanın diş yüzeyi spiral şeklindedir (bir vida gibi, sürekli çevrelenen bir diş profili ile) ve solucan takımının solucanın spiral çizgisini saran bir iplik diş profili vardır.Ağlama sırasında, solucanın spiral dişleri “açıkça “ solucan dişlilerinin diş oluklarına kesilir.ve gürültü ≤ 72dB'dir (döşeme makinesi atölyesinin sessiz talebini karşılar).
▶İki çubuk, konumu 90°'da değiştirilir (diş yatay ve solucan dişli dikey) ve karmaşık yön değiştirme mekanizmalarını, örneğin eğri dişlileri değiştirir.Dikiş makinesi başının hacminin %40 oranında azaltılması, ve zigzag dikiş makinesinin kompakt düzenine uyarlanır.
2. Transmisyon oranı ve hareket dönüşümü
Motorun yüksek hızlı dönüşü solucan-solucan vitesi tarafından yavaşlatıldıktan sonra solucan vitesi düşük hız ve yüksek tork verir.iğne salınım mekanizmasını doğru bir şekilde çalıştırarak “zigzag” döner bir hareket gerçekleştirmek, iğnenin eşit salınım sıklığını ve dikişin eşit yoğunluğunu sağlar.

II. Malzeme Uyumlandırılması “Demir-Bakır” kombinasyonunun işlevsel sinerjisi
Solucanın (çeli) ve solucan takımının (bakır alaşımı) malzeme seçimi, tipik bir “sıkılık - aşınma direnci - gürültü azaltma “ üçgen dengesidir:
1. Solucan (Yönetici Üye)
Alaşımlı yapısal çelik seçilir ve karbürleme ve söndürme + öğütme ile diş yüzeyi sertliği HRC58 - 62'ye ulaşır.ve aşınmaya dayanıklı kullanım ömrü 12000 saatten fazla (dikiş makinesinin yüksek frekanslı başlangıç-durma çarpma yüküne dayanabilen); çekirdek, aşırı yük kırılmasını önlemek için sertliği korur.
2. Solucan Aletleri (Driven Member)
ZCuSn10Pb1 teneke bronz (veya alüminyum bronz) kullanılır.ağlama sırasında solucanın aşınmasını %50'den fazla azaltabilenÜstelik, bakırın elastik modülü düşüktür (çeliğin sadece 1/3'ü), bu da ağ titreşimini emiyor, dikiş makinesinin iplik atlama ve iplik kırılma riskini azaltıyor.ve dikiş doğruluğunun ≤±0 olduğundan emin olun..1 mm.

III. Zigzag dikiş makinesinin işlevsel değeri
Zigzag dikiş makinesinde, bu dişli çiftleri seti, zigzag dikişleri üretmek için çekirdek kontrol ünitesini üstlenir ve üç ana harekete hakimdir:
1İğne Swing Motion Control
Solucan-solucan dişlilerinin, eksantrik tekerlek + bağlantı çubuğu mekanizması aracılığıyla tekerlekli dönüşü, sol-sağ iğnenin salınmasına dönüştürür.i=20 iletim oranı olduğunda, ana şaft 20 daireyi döndürür ve iğne, iç çamaşır ve sutyen gibi elastik kumaşların dikiş ihtiyaçlarına uyarlanarak 1 dizi zigzag salınımını tamamlar.
2Besleme Koordinasyonu ve Eşleşme
Solucan dişli ocağı, besleme dişlerinin ileri ve geri hareketini kontrol etmek için besleme kamı ile bağlantılıdır.Besleme yönü iğnenin salınmasına diktir (iğne sola ve sağa salınır), ve beslenme dişleri ileriye ve geriye beslenir). İkisinin hareket ritimleri, bir "zigzag" dikişi oluşturmak ve kumaş kırışıklığından kaçınmak için doğru bir şekilde senkronize edilir.
3- Mekiğin senkronizasyon garantisi.
Uçak sürüş hızının iğnenin delik sıklığı ile eşleştiğinden emin olmak için nakliye tahrik mekanizması ile bağlantılıdır.Düğümden çıkan iğnenin, ipliği bağlayan mekiğin kusursuz bağlantısını fark etmek., ve iplik atlama oranı %0,1'dir.

Bu solucan-solucan takım çiftleri, uzaylı paralel olmayan akım iletim tasarımı, çelik-bakır fonksiyonel malzemeler ve hassas dikiş kontrolü ile,Zıkkızık dikiş makinesinin ‘zigzag dikişleri’ üretmek için çekirdek taşıyıcısı olur.Sadece hafif endüstriyel makinelerin temel gereksinimlerini karşılamakla kalmayıp, kompakt, sessiz,ve dayanıklılık, aynı zamanda özelleştirme yoluyla farklı kumaşların ve farklı dikişlerin segmentlenmiş senaryolarına da uyarlanır. It is a typical example of the combination of “precise control and flexible production” in sewing machine transmission technology —— small gears drive a large industry and support the process innovation of industries such as clothing and underwear.

DINGSCO Precision Gear SolutionsEkipman iletiminde öncü güç

Temel Avantajlar: En son ekipman × Dijitalleştirilmiş Süreçler × Tam Döngü Hizmetleri


Lider bir hassas ekipman üreticisi olarak, DINGSCO specializes in customized production of micro high-precision spiral bevel gears and hypoid gears through our multiple CNC seven-axis five-linkage spiral bevel gear grinding/milling machines and Gleason spiral bevel cutter technologyDIN 6 hassasiyet sınıfı (diş profili hatası ≤ ± 5μm), 95%+ aktarım verimliliği ve ultra yüksek azaltma oranları ile, robotik, motor tahrikleri,Yeni enerji taşıtları, ve daha fazlası.

Neden DINGSCO'yu seçtiniz?
✅Yüksek hassasiyet:DIN 6 dereceli doğruluğa ulaşmak, diş profili hatalarını kontrol etmekte endüstrinin lideri.

✅Yüksek verimlilik:300'e kadar tek aşamalı azaltma oranı ile:1, ve 95%'in üzerinde bir aktarım verimliliği.

✅Dayanıklılık:40% daha düşük yaşam döngüsü maliyeti, <0.5% arıza oranı.
✅Hızlı cevap:Dijital süreç teslimat döngüsünü 20 iş gününe kadar kısaltabilir.

Çap optimizasyonu önerileri ve 3 boyutlu simülasyonlar için yakında bizimle iletişime geçin!
