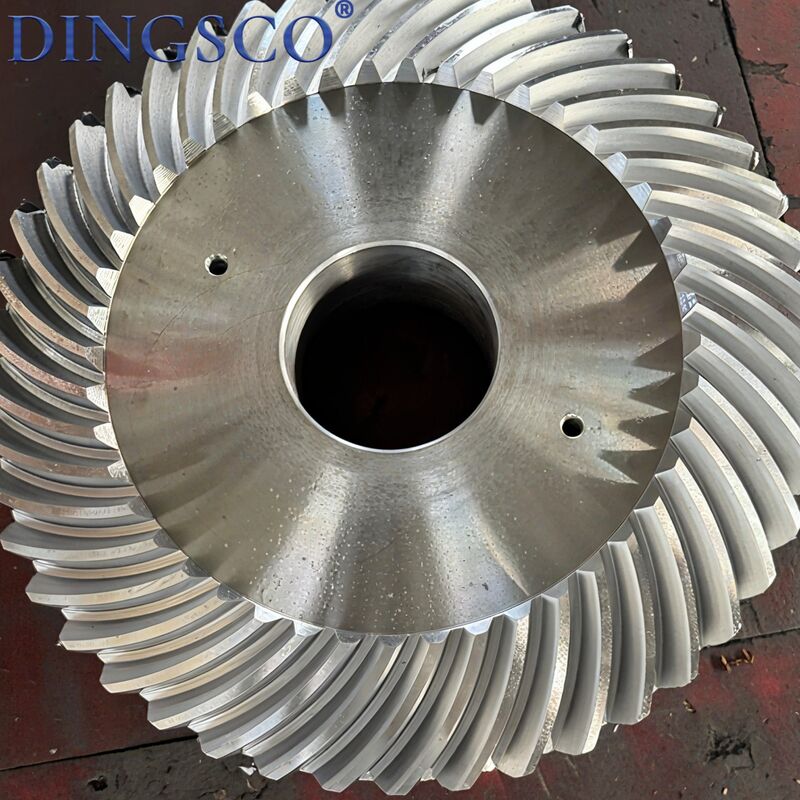

20CrMnTi Yüksek Hassasiyetli Spiral Konik Dişliler - Şanzıman Parçası

20CrMnTi Yüksek Hassasiyetli Spiral Konik Dişliler (Transmisyon Parçası İçin)

Spiral konik dişli, yay spiral diş izleriyle 90°'lik açılı eksenel şanzımanı gerçekleştiren yüksek hassasiyetli bir konik dişlidir. Düz konik dişlilere kıyasla daha yumuşak şanzıman, daha yüksek yük kapasitesi ve daha düşük gürültü özelliklerine sahiptir. Redüktörlerde, diferansiyellerde, direksiyon mekanizmalarında, takım tezgahlarında, tarım makinelerinde, inşaat makinelerinde vb. yaygın olarak kullanılır, dikey güç iletimi, hız düşürme ve tork artışı sağlar, üst düzey şanzıman sistemlerinin temel bir bileşeni olarak hizmet eder.

Ürün Özellikleri

• Yüksek temas oranına sahip spiral diş yüzeyi birbirine geçer, yumuşak şanzıman ve düşük darbe.
• 90° dik tahrik, kompakt yapı ve esnek yerleşim.
• Yüksek yük kapasitesi, ağır hizmet, yüksek hızlı ve sürekli çalışma için uygundur.
• Düşük gürültü, düşük titreşim ve yüksek şanzıman doğruluğu.
• Sol el, sağ el ve özelleştirilebilir şaft açıları mevcuttur.
• İyi aşınma direnci ve uzun hizmet ömrü ile sertleştirilmiş diş yüzeyi.
• Klingelnberg, Gleason ve diğer diş standartlarıyla uyumludur.

Teknik Parametre Tablosu

Ana Uygulamalar

• Otomotiv arka aks diferansiyelleri ve transfer kutuları
• Çeşitli endüstriyel redüktörler ve dik açılı dişli kutuları
• Takım tezgahı iş mili, güç taretleri ve freze kafaları
• Robot eklemleri ve servo direksiyon mekanizmaları
• Gemi, tarım ve madencilik makineleri şanzımanları
• Havacılık ve raylı transit hassas şanzımanları
• Baskı, tekstil ve paketleme makineleri için dik açılı tahrikler

Ürün Avantajları

• Düz konik dişlilere göre daha yumuşak şanzıman ve çok daha düşük gürültü
• Yüksek darbe ve yorulma direncine sahip daha yüksek yük kapasitesi
• 90° ters tahrik, kurulum alanından tasarruf sağlar
• Yüksek hassasiyet, küçük boşluk ve doğru konumlandırma
• 10000 rpm'ye kadar yüksek hızlı çalışma için uygundur
• Sert ve aşınmaya dayanıklı diş yüzeyleri ile olgun ısıl işlem
• Özelleştirilebilir standart dışı açılar, modüller ve modifikasyonlar

Üretim Süreci

• Hammadde Muayenesi
• Dövme / Hassas Dövme Kütükleri
• Ön Isıl İşlem (Normalleştirme)
• CNC Torna
• Spiral Konik Dişli Frezeleme (Gleason / Klingelnberg)
• Karbonlama ve Sertleştirme + Düşük Sıcaklıkta Menevişleme
• Alın Yüzeyi ve Delik Hassas Taşlama
• CNC Dişli Taşlama
• Çapak Alma, Temizleme ve Hata Tespiti
• Doğruluk ve Birbirine Geçme Muayenesi
• Pas Önleyici İşlem ve Paketleme

 Uyarılar

• Diş kırılmasını önlemek için aşırı yük ve aşırı hız çalışması kesinlikle yasaktır.
• Diş yüzeyinin yanmasını ve aşınmasını önlemek için yağsız kuru çalışma yasaktır.
• Hassasiyet hasarını önlemek için kurulum sırasında diş yüzeylerine vurmayın.
• Toz ve yabancı maddelerin girmesini önlemek için muhafazayı kapalı tutun.
• Çalışma sıcaklığı -20°C~100°C arasında kontrol edilmelidir.
• Aşırı aşınma veya çukurlaşma durumunda dişlileri çift olarak değiştirin.
• Anormal gürültü, titreşim veya aşırı ısınma meydana gelirse derhal durdurun.
• Korozyonu önlemek için kuru ve havalandırılmış ortamda saklayın.

Neden Bizi Seçmelisiniz?

• 7 eksenli CNC Taşlama: Sessiz, dayanıklı çalışma için ±5μm'ye kadar dar toleranslar.
• Güçlü teknik uzmanlık: Spiral konik dişli teknolojisinde doktora ve yüksek lisans profesyonelleri.
• Özel Tasarım: Yüksek redüksiyon, yüksek hız, ağır yük ve düşük gürültü için çözümler ve kullanıcılar için daha az diş
• Titiz Testler: Gleason metroloji sistemleri aracılığıyla %100 muayene.
