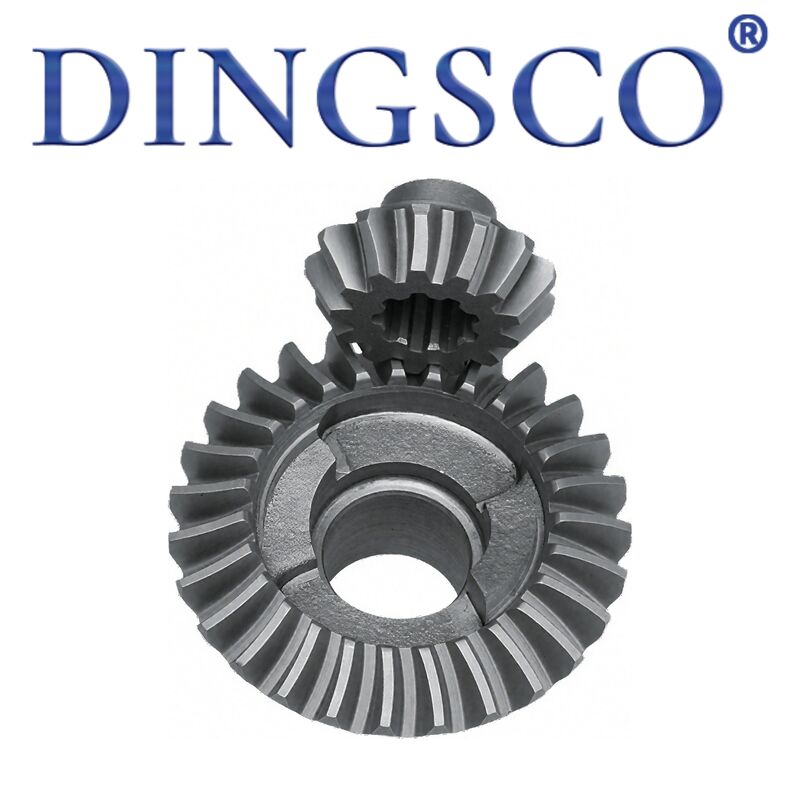

20CrMnTi Çin'de Endüstriyel Makineler için Yüksek Hassasiyetli Zerol Bevel Gear

Çin'de Endüstriyel Makine İçin 20CrMnTi Yüksek Hassasiyetli Zerol Konik Dişli

Zerol konik dişli, özel bir spiral konik dişli türüdür.orta nokta spiral açısı = 0°. Onun diş izikavisli ancak sarmal eğimi yok, düz konik dişliler ile standart spiral konik dişliler arasında orta düzeydedir. korurkavisli diş sürekli birbirine geçme ve nokta teması, sırasındaeksenel kuvvet neredeyse sıfırdırDüz konik dişli rulman sistemleriyle değiştirilebilirlik sağlar. Yapılmış40Cr, 20CrMnTi, 42CrMoilekarbürleme/indüksiyonla sertleştirme, özellikleridüzgün iletim, düşük gürültü, eksenel itme yok, orta yük kapasitesi ve kolay kurulum. Yaygın olarak kullanılankesişen şaft (tipik olarak 90°) güç aktarımı, ileri/geri dönüş, sınırlı alan ve yatak yüküne duyarlı hassas tahrik uygulamaları.

Ürün Özellikleri

• Sıfır spiral açı: Orta nokta spiral açısıβm=0°, eksenel kuvvet olmadan kavisli diş izi,itme olmadan çift yönlü iletim.
• Kavisli diş + nokta teması: Gleason kavisli dişleryerel nokta iletişim, ayarlanabilir temas düzeni,stres konsantrasyonundan kaçının.
• Pürüzsüz ve düşük gürültü: Kademeli olarak birbirine geçen, düşük etkili,Düz eğimden 5–10dB daha sessiz, spiral konik dişlilere yakındır.
• Eksenel kuvvet yok, basit rulmanlar: Eksenel kuvvet ≈0, düz eğimle aynı,karmaşık baskı yataklarına gerek yok, basitleştirilmiş yapı.
• Orta ve yüksek mukavemet: Düz eğime göre daha iyi kök mukavemeti,Düz ve spiral eğim arasındaki yük kapasitesi.
• Düz konik ile değiştirilebilir: Aynı montaj ölçüleri ve eksenel kuvvet,Pürüzsüzlüğü artırmak için düz eğimin doğrudan değiştirilmesi.
• Geniş orta hız adaptasyonu: Önerilen çevresel hız≤5 m/snTarım makineleri, redüktörler, takım tezgahları, dikiş ekipmanları için uygundur.
• Yüksek hassasiyetli kontrol edilebilir: ZemineAGMA 14/ISO 5, iletim doğruluğu ≤10 arkdakikası.

Teknik Parametre Tablosu

Çalışma Prensibi

• Sıfır spiral açılı birbirine geçme: Orta nokta spiral açısı = 0°, dişler kavisli ancak eksenel eğim yok, birbirine geçme sırasında eksenel kuvvet yok; Rulmanlar yalnızca radyal yükleri taşır.
• Aşamalı nokta teması: Gleason kavisli dişleri, bir uçtan tam diş temasına kadar kademeli olarak devreye girer, düşük darbe, titreşim ve gürültü.
• Sabit aktarım oranı: Koni köşeleri küresel kıvrımlı dişlerle çakışır, hassas hareket için sabit anlık oran.
• Simetrik çift yönlü tahrik: İleri/geri dönüşte simetrik yükleme, tek taraflı itme yok, sık geri dönüş ve çift tahrik için uygundur.
• Ayarlanabilir temas düzeni: Montaj sırasında eksenel/radyal ince ayar yoluyla temas bölgesi kontrol edilir, kenar teması ve gerilim yoğunlaşması önlenir.

Ana Uygulamalar

• Endüstriyel dikiş makineleri: Yüksek kafalı, çift iğneli ve senkronizasyon makineleri için 90° açılı tahrik (örn. 8B/341/6B).
• Tarımsal dişli kutuları: Traktörler ve biçerdöverler için orta hızda geri dönüş ve çift yönlü tahrik, basitleştirilmiş yatak tasarımı.
• Hassas redüktörler: Dik açılı planeter redüktörler ve servo açılı üniteler, düşük gürültü ve eksenel itme yok.
• Takım tezgahları: Matkaplar ve frezeler için 90° iş mili yönü ve besleme mekanizmaları, pürüzsüz ve sessiz.
• Otomotiv/EV: Hafif hizmet diferansiyelleri, direksiyon mekanizmaları ve elektrikli bagaj kapakları, çift yönlü düşük itişli sürüş.
• Hassas aletler: Radar antenleri, optik döner tablalar ve tıbbi ekipmanlar, doğru açı ve düşük titreşim.
• Tekstil/gıda makineleri: Sonlandırma ve paketleme makineleri için kesişen şaft tahriki ve sık ileri/geri hareket.
• Düz konik yükseltme: Pürüzsüzlüğü artırmak, gürültüyü azaltmak ve yatakları yeniden kullanmak için eski düz konik dişlilerin değiştirilmesi.

Ürün Avantajları

• Sıfır eksenel kuvvet, daha düşük yatak maliyeti: Helisel itme yok, düz konik yatak sistemleriyle uyumlu, basit yapı ve düşük maliyet.
• Sorunsuz ve sessiz, daha iyi deneyim: Aşamalı kavisli diş kavraması, düz konik dişlilerden 5-10dB daha sessiz, spiral konik dişlilere yakın.
• Çift yönlü simetri, dayanıklı ters çevirme: Dengeli ileri/geri yükleme, sık geri dönüşlerde tek taraflı aşınma olmaz, uzun servis ömrü.
• Ayarlanabilir nokta teması, kırılma önleyici: Yerel temas + ayarlanabilir desen, stres konsantrasyonunu önler, güçlü darbe direnci.
• Düz eğim uyumlu, kolay yükseltme: Aynı montaj boyutları, yeniden tasarlanmadan doğrudan değiştirme.
• Orta hızda verimli, düşük enerji: Önerilen ≤5 m/s, verimlilik ≥%94, spiral konik dişlilere göre daha fazla enerji tasarrufu.
• Kontrol edilebilir hassasiyet, doğru sürüş: AGMA 14'e göre topraklama, açı hatası ≤10 arkdakika, hassas konumlandırma.
• Az bakım gerektirir, uygun maliyetli: Eksenel baskı yok, minimum yatak aşınması, daha uzun yağlama aralıkları, düşük arıza oranı.

Neden bizi seçmelisiniz?

• 7 eksenli CNC Taşlama: Toleransları ±5μm kadar sıkı tutan, dişlilerin sessiz, sorunsuz ve olağanüstü dayanıklılıkla çalışmasını sağlayan yüksek hassasiyetli 7 eksenli CNC taşlama makinelerini benimsiyoruz.
• Güçlü teknik uzmanlık:Temel Ar-Ge ekibimiz, spiral konik dişli teknolojisinde uzmanlaşmış, karmaşık projeler için güçlü teknik destek sağlayan doktora ve yüksek lisans profesyonellerinden oluşmaktadır.
• Zorlu testler ve yüksek hassasiyet: Tüm dişliler Gleason metroloji sistemleri ile %100 muayeneden geçmektedir. Kalitemizi endüstri lideri seviyede tutarak, diş profili ve yön hataları üzerinde sıkı kontrol sağlayarak DIN 6 dereceli doğruluğu elde edebiliriz.
• Yüksek iletim verimliliği:Dişli tasarımlarımız 300:1'e kadar tek kademeli azaltma oranını destekler ve gerçek iletim verimliliği %95'in üzerine çıkar ve enerji kullanımını büyük ölçüde artırır.
• Mükemmel dayanıklılık ve maliyet verimliliği:Dişlilerimiz %40 daha düşük yaşam döngüsü maliyeti ve %0,5'in altında arıza oranı sunarak uzun süreli istikrarlı çalışma ve bakım maliyetlerini azaltır.
• Hızlı yanıt ve kısa teslim süresi:Dijitalleştirilmiş üretim sürecimizin desteğiyle teslimat döngüsünü yalnızca 20 iş gününe kısaltabiliyoruz, böylece proje geliştirme ve lansmanını hızlandırmanıza yardımcı oluyoruz.
• Profesyonel özel tasarım yeteneği: Gerçek çalışma koşullarınıza göre yüksek redüksiyon, yüksek hız, ağır yük, düşük gürültü ve özel küçük diş profilleri gerektiren uygulamalar için tamamen özelleştirilmiş dişli çözümleri sunuyoruz.
