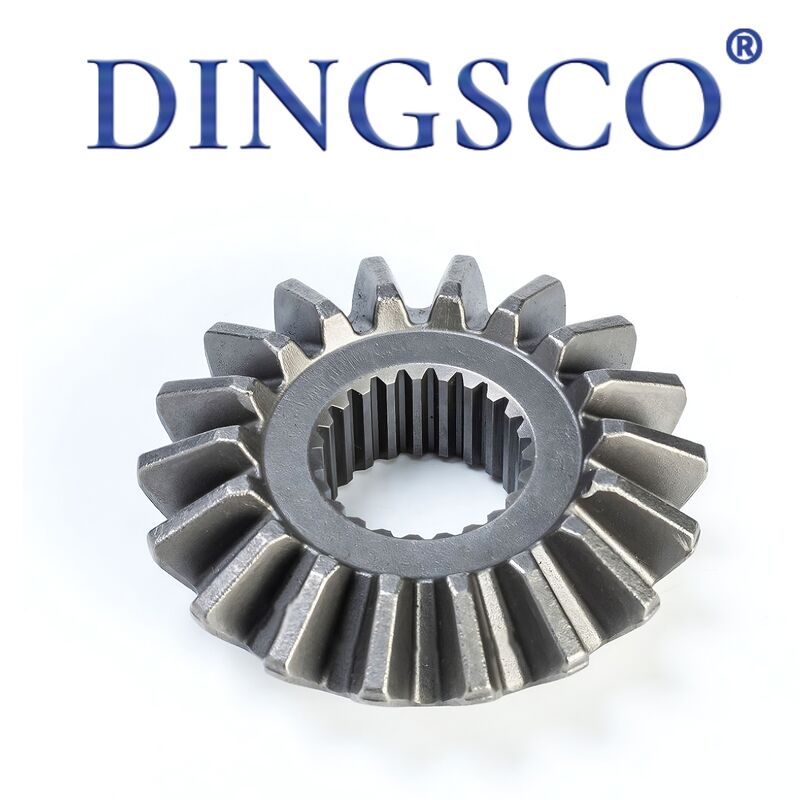

20CrMnTi Yüksek hassasiyetli HRC25~38 Endüstriyel Makine için Düz Bevel Gear

Endüstriyel Makine İçin 20CrMnTi Yüksek Hassasiyetli HRC25 ~ 38 Düz Konik Dişli

Düz konik dişli aynı zamanda düz gönye dişlisi olarak da adlandırılır, diş izi hatve konisi oluşturma çizgisine paraleldir ve her zaman eşleştirilmiş set halinde uygulanır. Kesişen miller arasında torku ve dönme gücünü iletir (standart 90°, özel 0~180° isteğe bağlı). Ana hammaddeler: 45# çelik, 40Cr,20CrMnTi,42CrMo, üç ısıl işlem seçeneği: ekonomi için normalleştirilmiş, orta yük için indüksiyonla sertleştirme, ağır yük için karbürleme sertleştirme; hassas dereceli ISO6~9 / JIS4~7, tasarım temel alınmıştırbüyük uç modülü. Redüktör, tarım makineleri, paketleme makinesi, takım tezgahı, inşaat makineleri, otomatik diferansiyel ve otomasyon direksiyon ünitesi için yaygın olarak kullanılır, ≤5m/s doğrusal hız ile düşük/orta hıza uygundur, basit yapıya sahiptir, kolay işleme ve uygun maliyetlidir.

Ürün Özellikleri

• 90° hidrolik direksiyon: Düz silindirik dişlilerde mevcut olmayan dikey güç aktarımını kolayca gerçekleştirin.
• Düz diş profili: Sıfır spiral açısı, kolay hesaplama, standart konik dişli planya/azdırma tezgahı ile seri üretim.
• Kararlı eksenel itme: Dönme yönü, basit yatak konfigürasyonu ve daha yüksek montaj toleransı ile değişmeyen eksenel kuvvet.
• Çift sertlik tasarımı: Aşınma direnci için sertleştirilmiş diş HRC52~62, kırılmayı önlemek için temperlenmiş çekirdek HRC25~38.
• Çoklu delik seçeneği: Standart H7 toleranslı düz delik, kama yuvası deliği, ayar vidası dişli delik.
• Yüksek montaj toleransı: Küçük mil yanlış hizalamalarından etkilenmez, küçük montaj hatalarından dolayı sıkışma veya eksantrik aşınma olmaz.
• Maliyet açısından rekabetçi: Seri üretim için spiral konik dişliye kıyasla %30 daha düşük maliyet ve daha kısa teslim süresi.
• Özel pas önleyici kaplama: Tozlu ve nemli ortamlar için karartma, fosfatlama, galvanizleme, pas önleyici yağ.

Teknik Parametre Tablosu

Ana Uygulama

• Dik açılı redüktör: 90° direksiyon dişli kutusu ve redüksiyon ünitesi.
• Tarım makinesi: Biçerdöver, ekim makinesi, yem karma makinesi direksiyon seti.
• Işık otomasyonu: Paketleyici, etiketleme, konveyör, asansör dik açılı tahrik.
• Takım tezgahı: Torna besleme kutusu, matkap mili tahriki, küçük bölme kafası bileşeni.
• İnşaat ve otomobil: Hafif kamyon diferansiyeli, mini ekskavatör dönüşü, kamyon vinci direksiyon tertibatı.
• Küçük ekipman: Elektrikli alet, fitness aleti, valf aktüatörü, bahçe düzeltici yedek parçası.
• Yurtdışı değiştirme: KHK/MISUMI standart dişli için yedek parça, pazar sonrası servis parçaları.

Ürün Avantajları

• Esnek direksiyon: Kesişen şaft gücü dönüşü için düşük maliyetli çözüm, kompakt düzen, kurulum alanından tasarruf sağlar.
• Kolay üretim: Özel spiral dişli makinesi olmadan standart konik planya/hobber ile işlenir, hızlı teslimat.
• Kolay montaj: Küçük şaft ofseti için yüksek tolerans, hassas bağlantı olmadan kolay saha kurulumu.
• Uygun maliyetli: Eşdeğer spiral konik dişlinin %55~%70 fiyatı, toplu sipariş için bariz maliyet düşüşü.
• Evrensel değişim: İthal edilen parçaların doğrudan değiştirilmesi için MISUMI/KHK ile eşleşen boyut.
• Az bakım gerektirir: Basit gresle yağlama, eşleştirilmiş seti yalnızca arıza olduğunda değiştirin.

Üretim Süreci

• Hammadde denetimi: Kusurlu çelik ham malzemenin reddedilmesi için spektrum testi ve kusur tespiti.
• Kesme ve kaba tornalama: Çubuk kesme, koni, delik ve referans yüzü için CNC kaba tornalama.
• Dişli kesme: Diş şekillendirme için düz konik planya / CNC konik azdırma makinesi.
• Pah ve çapak alma: Anormal gürültüyü ve şaft çizilmesini ortadan kaldırmak için diş ucu ve delik çapak alma.
• Genel temperleme: Kırılmaya karşı alt tabaka dayanıklılığını artırmak için 45#/40Cr için toplu temperleme.
• Diş sertleştirme: Orta yük için indüksiyonla sertleştirme; Ağır yüklü 20CrMnTi parçalar için karbürleme.
• Hassas taşlama: ISO6~7 boşluk ve diş profili toleransını karşılamak için yüksek hassasiyette dişli taşlama.
• Delik işleme: Kama kanalı broşlama, dişli delik işleme, H7 toleransına göre delik honlama.
• Korozyon önleyici kaplama: Karartma/fosfatlama/galvanizleme + koruma gresi.
• Çift test çalıştırması: Son kalite kontrol ve paketlemeden önce çiftleşme denemesi haddeleme, temas deseni ve düzgünlük denetimi.

Neden bizi seçmelisiniz?

• 7 eksenli CNC Taşlama: Toleransları ±5μm kadar sıkı tutan, dişlilerin sessiz, sorunsuz ve olağanüstü dayanıklılıkla çalışmasını sağlayan yüksek hassasiyetli 7 eksenli CNC taşlama makinelerini benimsiyoruz.
• Güçlü teknik uzmanlık:Temel Ar-Ge ekibimiz, spiral konik dişli teknolojisinde uzmanlaşmış, karmaşık projeler için güçlü teknik destek sağlayan doktora ve yüksek lisans profesyonellerinden oluşmaktadır.
• Zorlu testler ve yüksek hassasiyet: Tüm dişliler Gleason metroloji sistemleri ile %100 muayeneden geçmektedir. Kalitemizi endüstri lideri seviyede tutarak, diş profili ve yön hataları üzerinde sıkı kontrol sağlayarak DIN 6 dereceli doğruluğu elde edebiliriz.
• Yüksek iletim verimliliği:Dişli tasarımlarımız 300:1'e kadar tek kademeli azaltma oranını destekler, gerçek iletim verimliliği %95'in üzerine çıkar ve enerji kullanımını büyük ölçüde artırır.
• Mükemmel dayanıklılık ve maliyet verimliliği:Dişlilerimiz %40 daha düşük yaşam döngüsü maliyeti ve %0,5'in altında arıza oranı sunarak uzun süreli istikrarlı çalışma ve bakım maliyetlerini azaltır.
• Hızlı yanıt ve kısa teslim süresi:Dijitalleştirilmiş üretim sürecimizin desteğiyle teslimat döngüsünü yalnızca 20 iş gününe kısaltabiliyoruz, böylece proje geliştirme ve lansmanını hızlandırmanıza yardımcı oluyoruz.
• Profesyonel özel tasarım yeteneği: Gerçek çalışma koşullarınıza göre yüksek redüksiyon, yüksek hız, ağır yük, düşük gürültü ve özel küçük diş profilleri gerektiren uygulamalar için tamamen özelleştirilmiş dişli çözümleri sunuyoruz.
